液压油缸原理与设计

点击:91  发布日期:2025年08月30日

  一、液压缸的分类

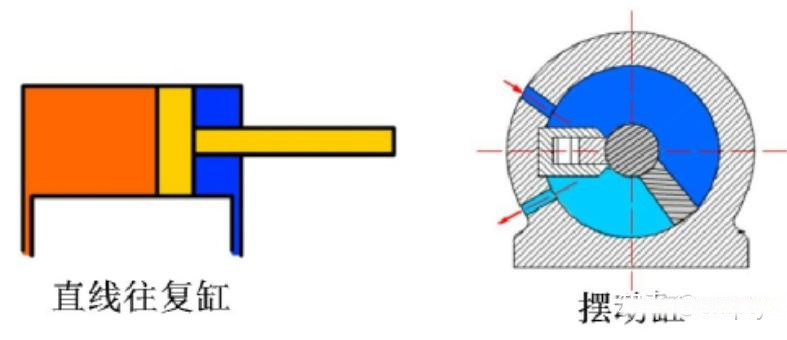

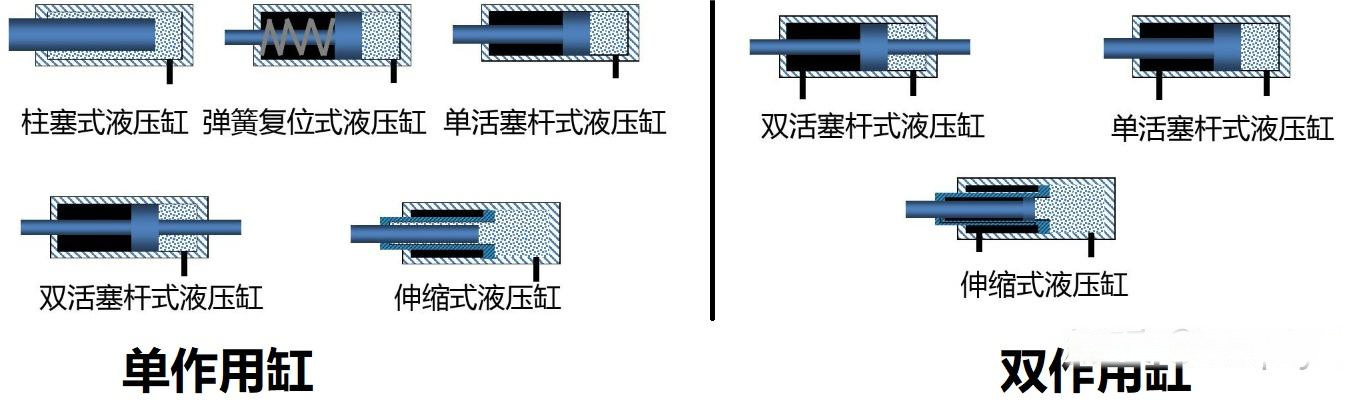

  液压缸按运动形式分,可分为直线往复运动液压缸和摆动液压缸;


  按供油方向分,可分为单作用缸和双作用缸;

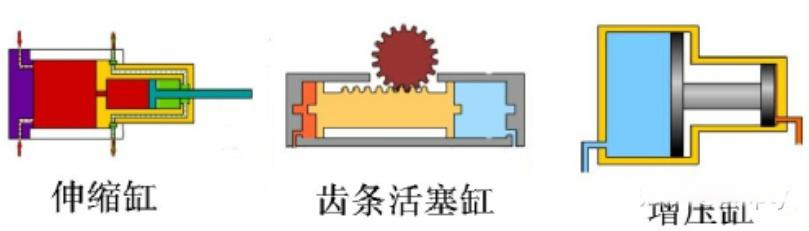

  按结构形式分,可分为活塞缸、柱塞缸、伸缩缸、摆动缸、齿条活塞缸、增压缸;


  按活塞杆形式分,可分为单活塞杆缸和双活塞杆缸。


  二、基本计算公式

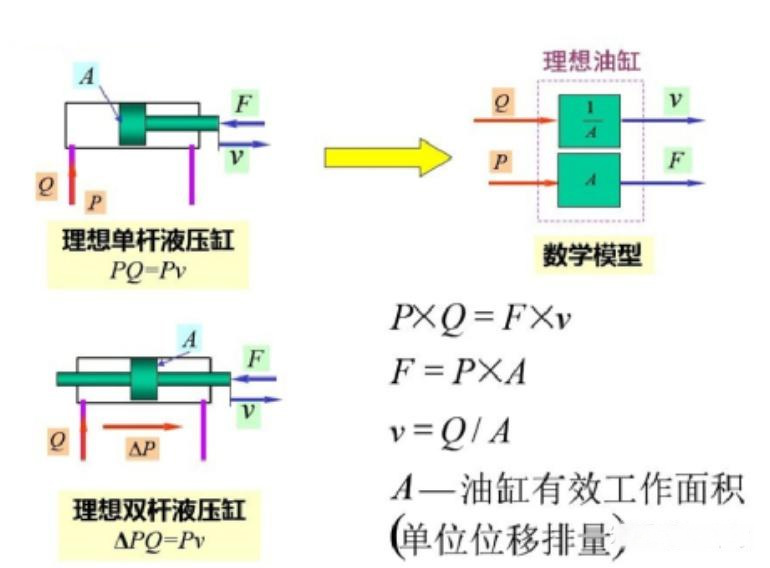

  理想计算公式

  活塞式液压缸计算公式

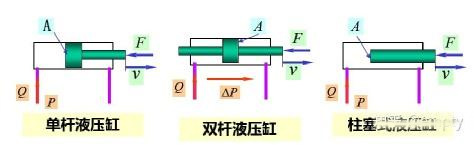

  1.双杆活塞液压缸

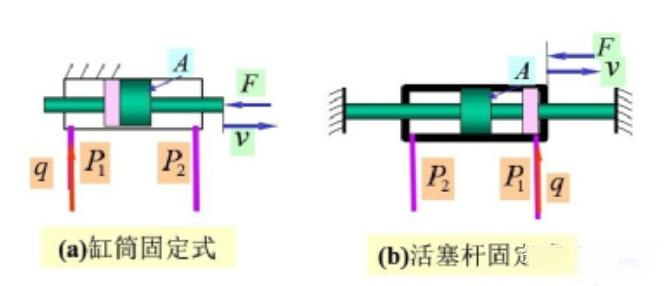

  双活塞杆液压缸的活塞两端都带有活塞杆,分为缸体固定和活塞杆固定两种安装形式。


  因为双活塞杆液压缸的两活塞杆直径相等,所以当输入流量和油液压力不变时,其往返运动速度和推力相等。则缸的运动速度V和推力F分别为:


  这种液压缸常用于要求往返运动速度相同的场合。

  2.单活塞杆液压缸

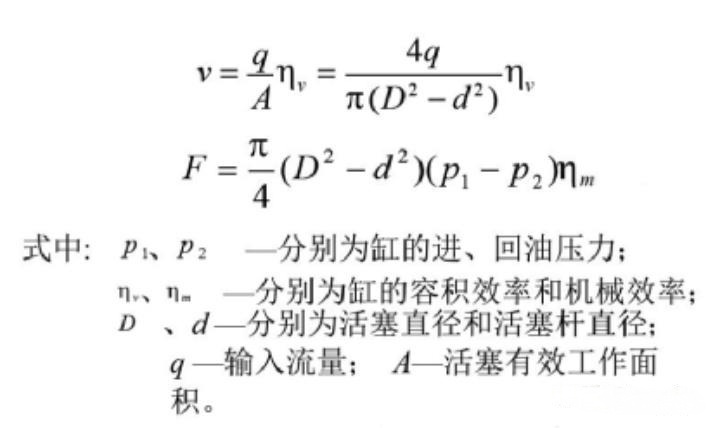

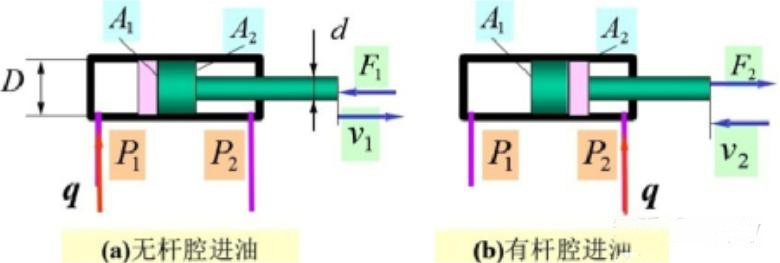

  单活塞杆液压缸的活塞仅一端带有活塞杆,活塞双向运动可以获得不同的速度和输出力,其简图及油路连接方式如下图所示。

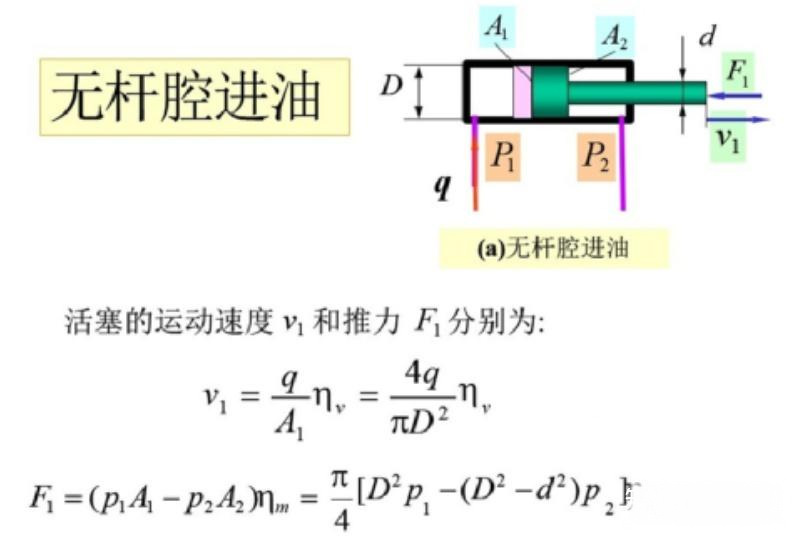

  无杆腔进油时的速度与推力计算:

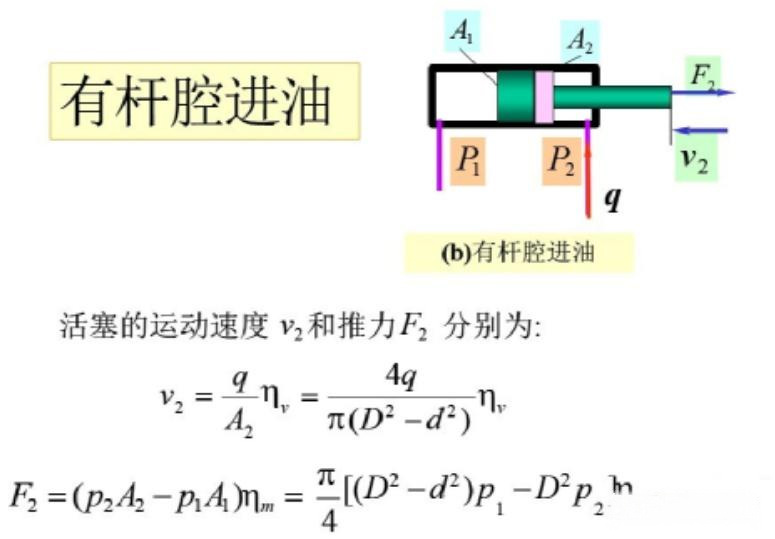

  有杆腔进油时的速度与推力计算:

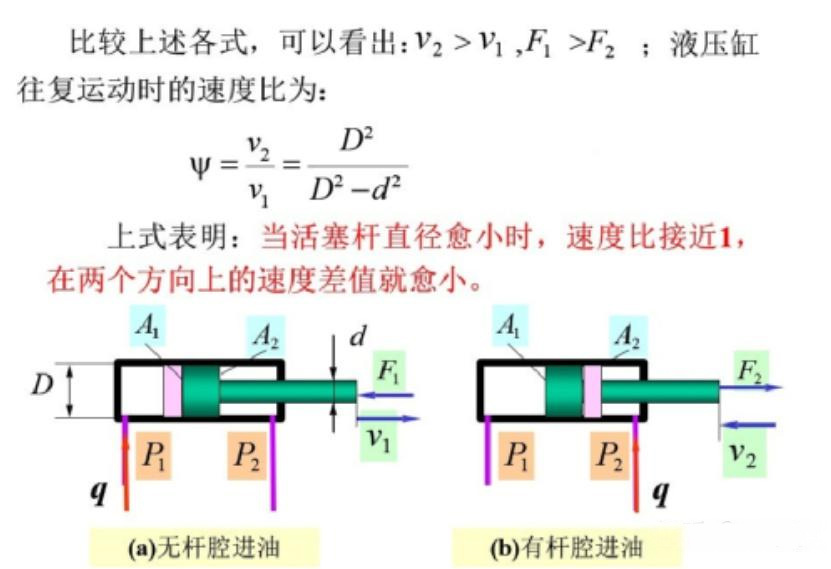

  以上两种进油方式的比较:

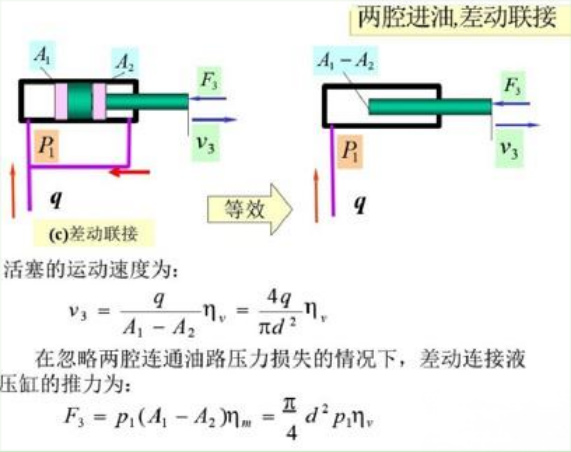

  当单杆活塞缸两腔同时通入压力油时(下图),由于无杆腔有效作用面积大于有杆腔的有效作用面积,使得活塞向右的作用力大于向左的作用力,因此,活塞向右运动,活塞杆向外伸出;与此同时,又将有杆腔的油液挤出,使其流进无杆腔,从而加快了活塞杆的伸出速度,单活塞杆液压缸的这种连接方式被称为差动连接


  差动连接时,液压缸的有效作用面积是活塞杆的横截面积,工作时运动速度比无杆腔进油时的大,而输出力则较小。差动连接是在不增加液压泵容量和功率的条件下,实现快速运动的有效办法。

  柱塞式液压缸计算公式

  当活塞式液压缸行程较长时,加工难度大,使得制造成本增加。某些场合所用的液压缸并不要求双向控制,柱塞式液压缸正是满足了这种使用要求的一种价格低廉的液压缸。

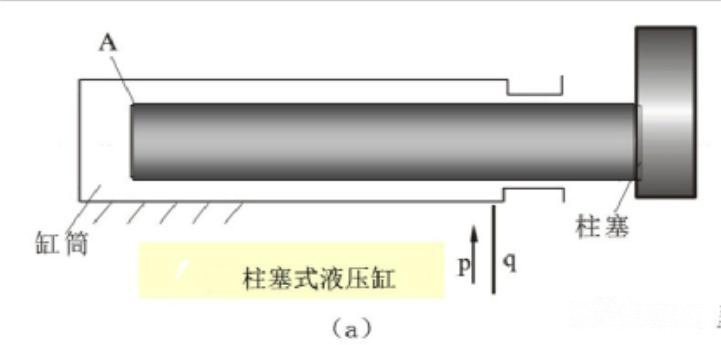

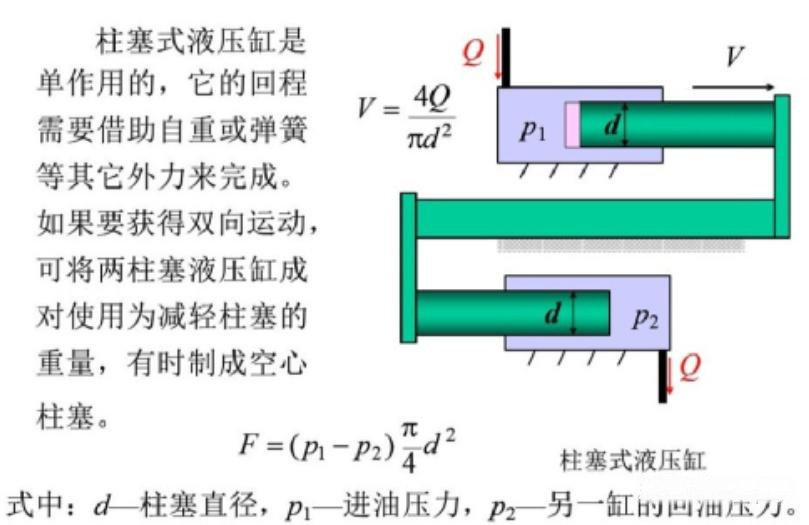

  柱塞缸由缸筒、柱塞、导套、密封圈和压盖等零件组成,柱塞和缸筒内壁不接触,因此缸筒内孔不需精加工,工艺性好,成本低。柱塞式液压缸是单作用的,它的回程需要借助自重或弹簧等其它外力来完成。如果要获得双向运动,可将两柱塞液压缸成对使用为减轻柱塞的重量,有时制成空心柱塞。下图。


  摆动式液压缸计算公式

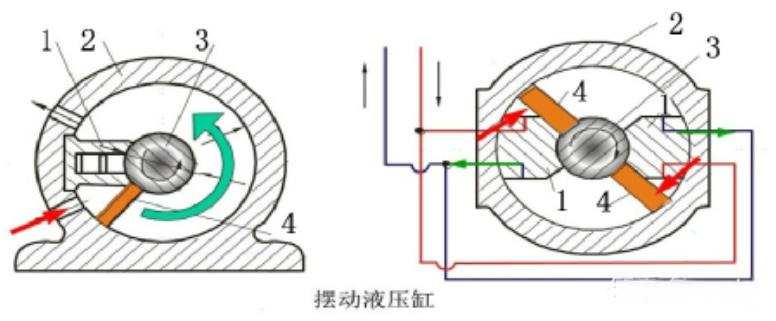

  摆动液压缸能实现小于360°角度的往复摆动运动,由于它可直接输出扭矩,故又称为摆动液压马达,主要有单叶片式和双叶片式两种结构形式。单叶片摆动液压缸主要由定子块1、缸体2、摆动轴3、叶片4、左右支承盘和左右盖板等主要零件组成。定子块固定在缸体上,叶片和摆动轴固连在一起,当两油口相继通以压力油时,叶片即带动摆动轴作往复摆动。

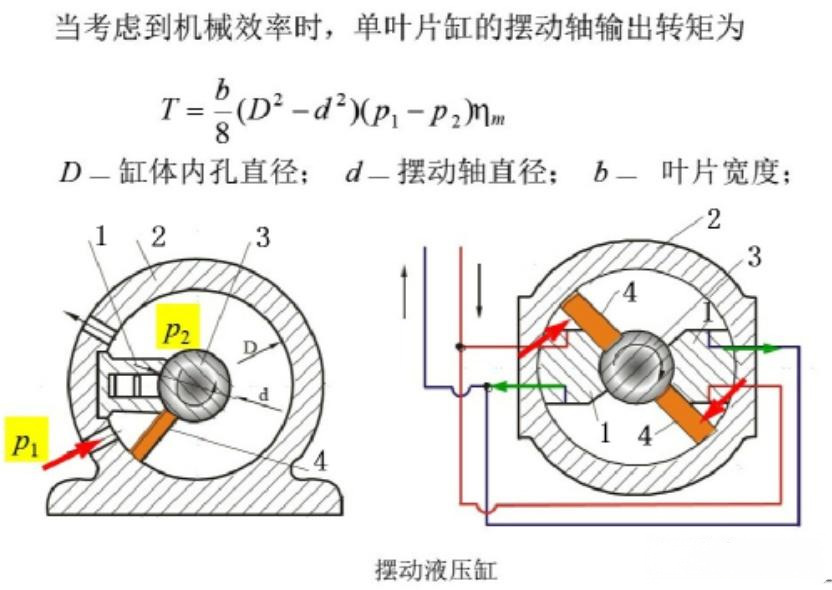

  当考虑到机械效率时,单叶片缸的摆动轴输出转矩如下:

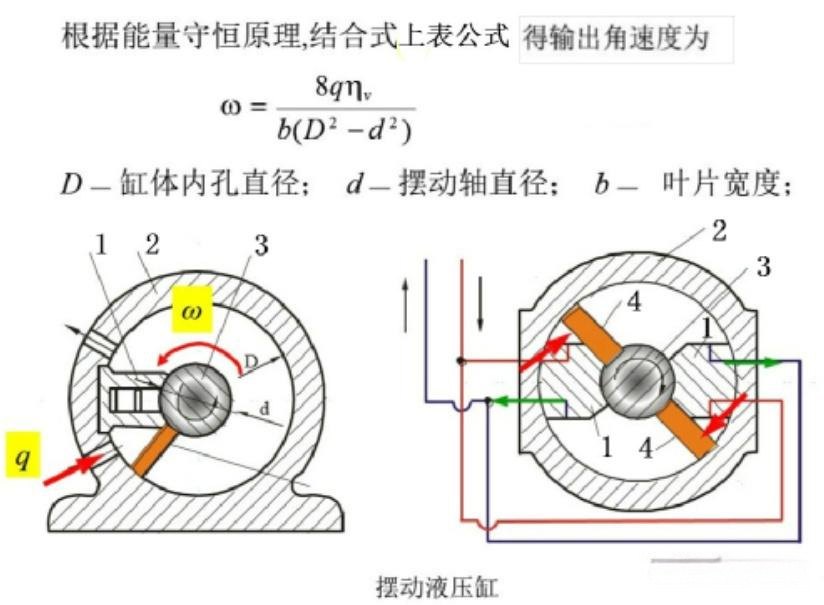

        单叶片摆动液压缸的摆角一般不超过280 º ,双叶片摆动液压缸的摆角一般不超过150 º 。当输入压力和流量不变时,双叶片摆动液压缸摆动轴输出转矩是相同参数单叶片摆动缸的两倍,而摆动角速度则是单叶片的一半。

  摆动缸结构紧凑,输出转矩大,但密封困难,一般只用于中、低压系统中往复摆动,转位或间歇运动的地方。

  伸缩式液压缸计算公式

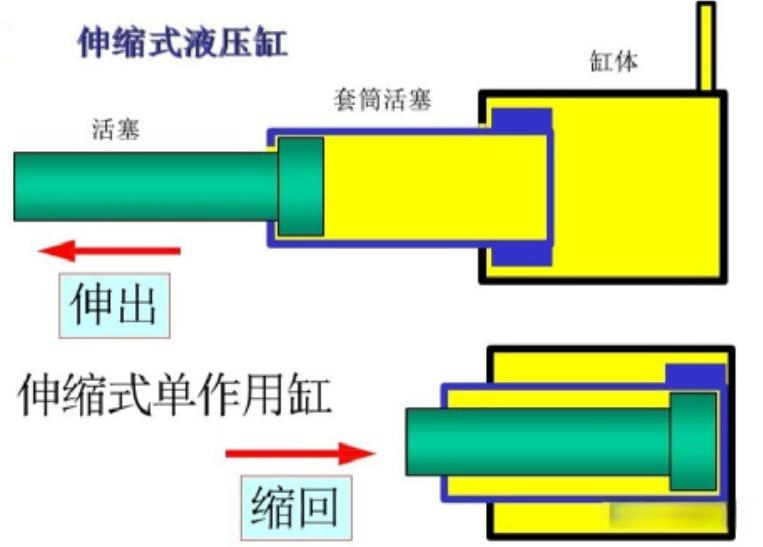

  伸缩式液压缸的特点是:活塞杆伸出的行程长,收缩后的结构尺寸小,适用于翻斗汽车,起重机的伸缩臂等。

  1.伸缩式单作用液压缸:


  2.伸缩式双作用液压缸

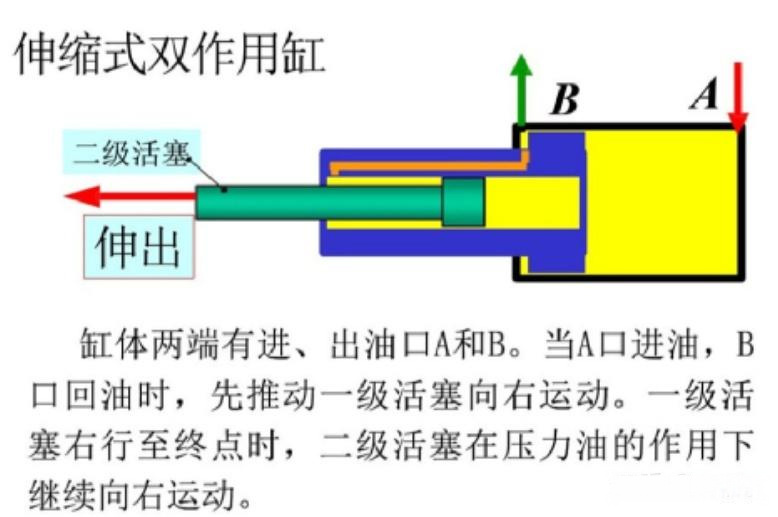

  缸体两端有进、出油口A和B。当A口进油,B口回油时,先推动一级活塞向右运动。一级活塞右行至终点时,二级活塞在压力油的作用下继续向右运动。


  齿条活塞缸计算公式

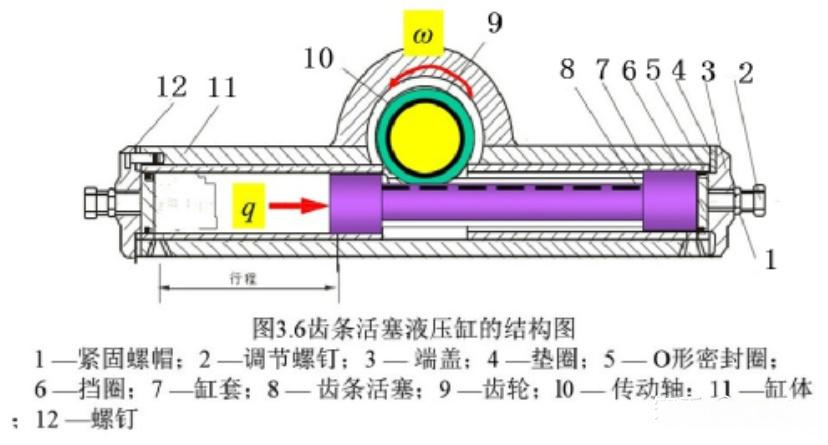

  齿条活塞缸由带有齿条杆的双作用活塞缸和齿轮齿条机构组成,活塞往复移动经齿条、齿轮机构变成齿轮轴往复转动。


  三、液压油缸设计原则

  1、保证液压油缸的输出力(包括推力、拉力或转矩)、往返运动速度和行程满足要求。


  液压油缸的额定工作压力(输出力的折算值)以液压泵的额定工作压力的70%为宜。

  2、保证液压缸每个零件有足够的强度、刚度和耐用性(寿命)。

  3、在保证以上两个条件的前提下,尽量减小液压缸的外形尺寸和重量。




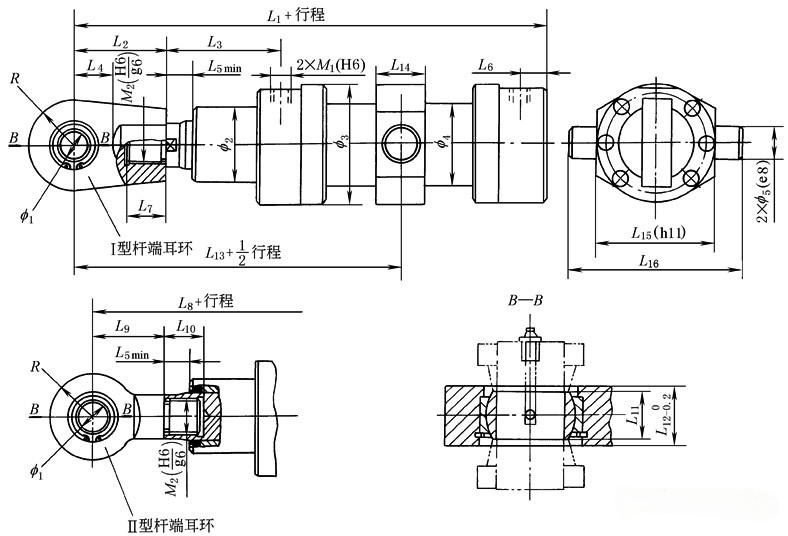

  中部摆动式(ZB)液压缸外形尺寸

  一般说来,在外负载一定的条件下,提高液压油缸的额定工作压力可减小液压缸的外形尺寸

  4、在保证液压缸性能的前提下,尽量减少零件数量,简化结构。

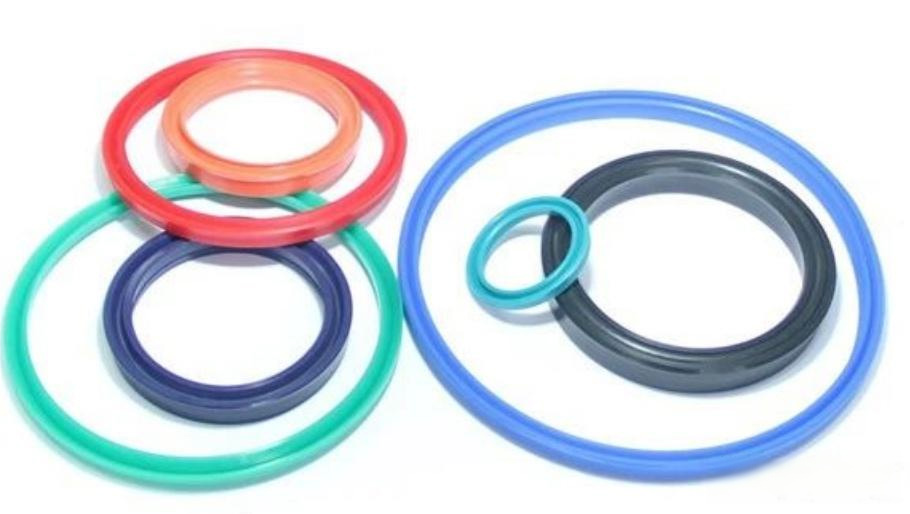

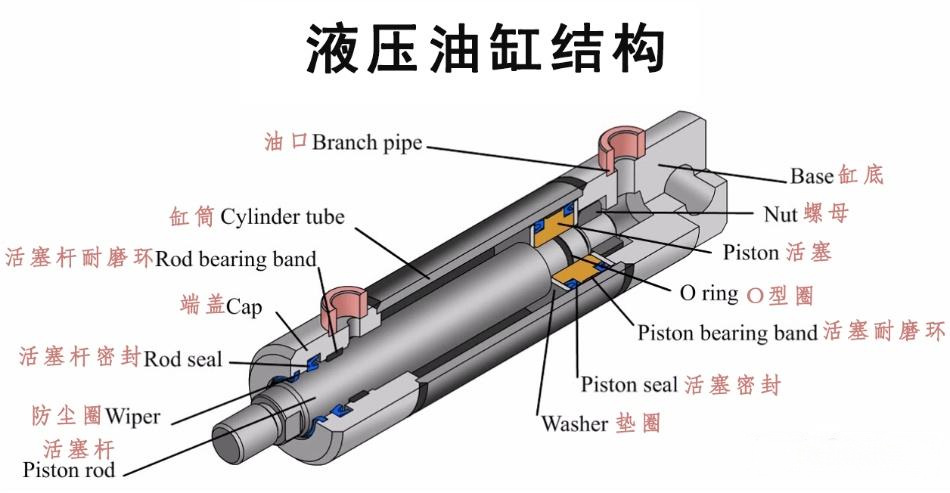

  5、密封部位的设计和密封件的选用要合理,保证性能可靠、泄漏量少、摩擦力小、寿 命长、更换方便。


  密封部位的设计是保证液压油缸性能的重要一环,对所选用的密封件,应使其压缩量和压缩率在合理范围内。

  6、根据液压缸的工作条件和具体情况设置适当的缓冲、防尘排气装置

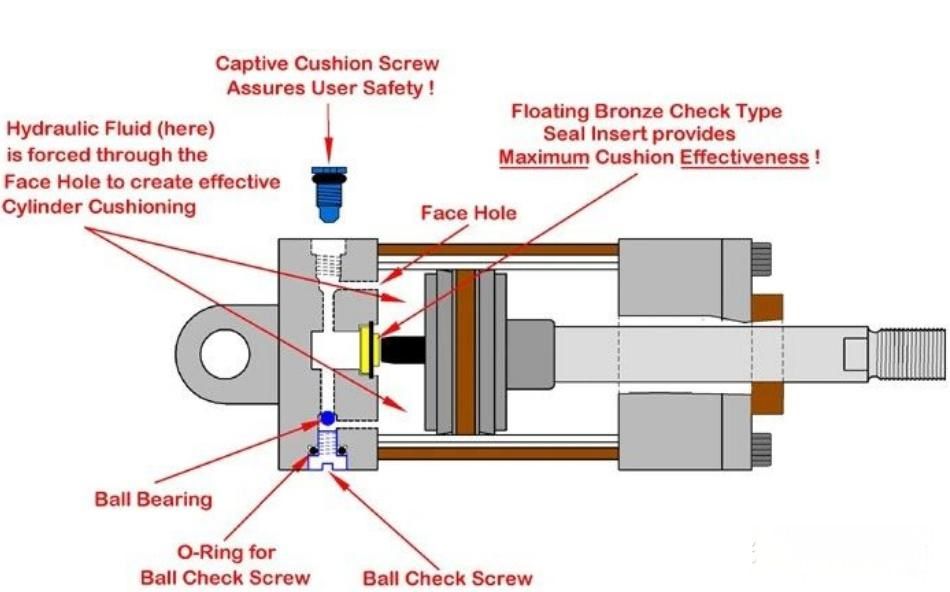

  密封防尘和缓冲装置示例

  在工作条件恶劣的情况下应考虑活塞杆的防护措施。

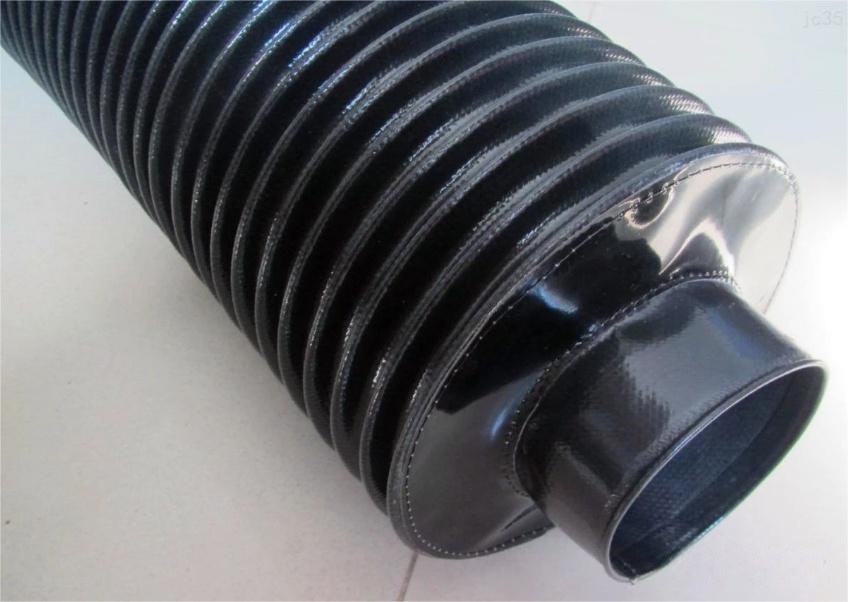

  油缸防护罩

  7、尽量避免液压油缸承受横(侧)向负载和偏心负载,活塞杆工作时最好承受拉力,以免产生纵向弯曲而引发稳定问题

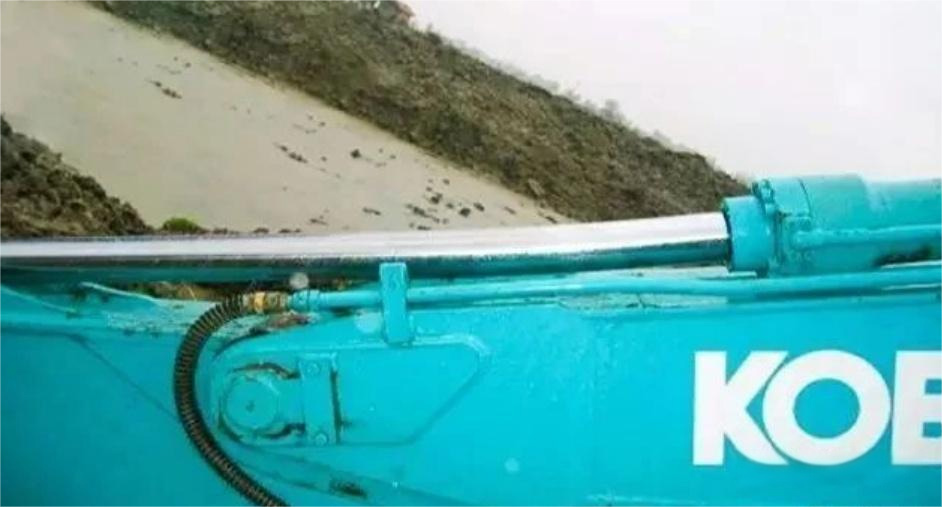

  斗杆油缸处油缸活塞杆弯曲变形

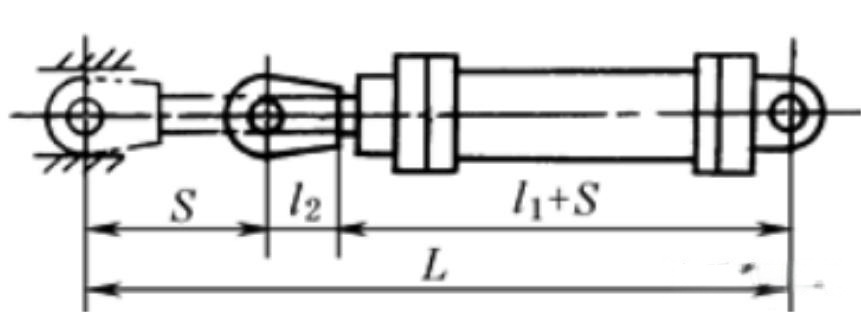

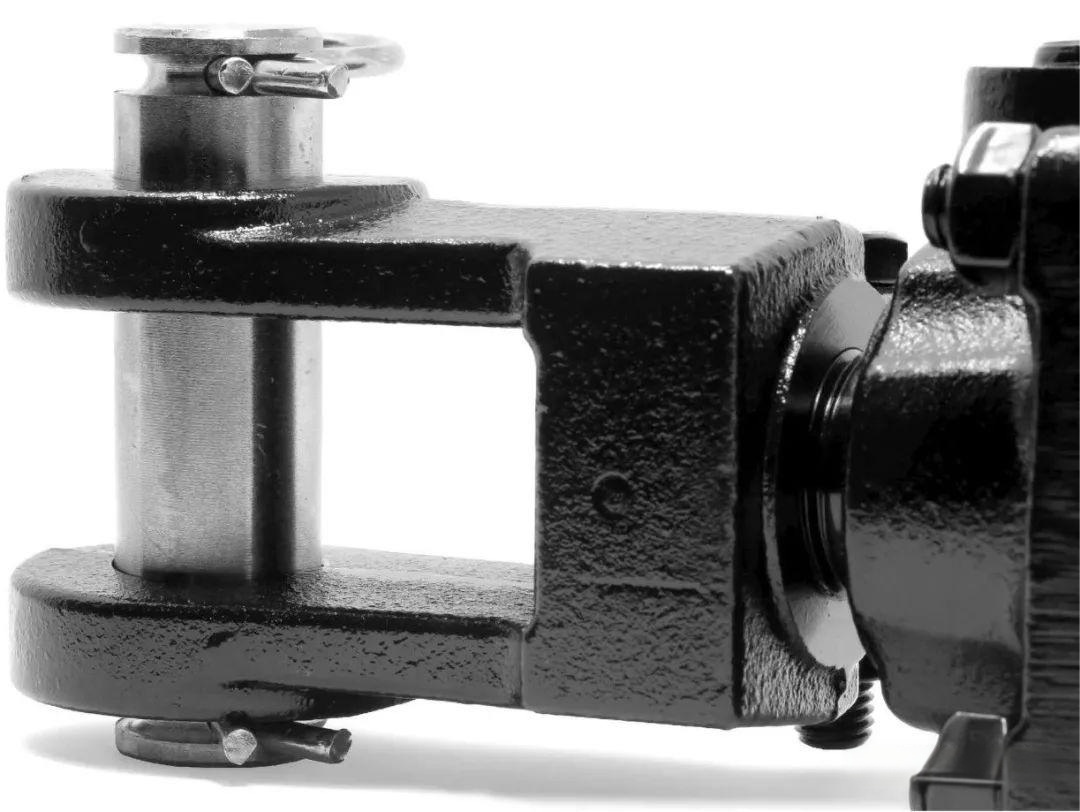

  8、液压缸的安装形式、活塞杆头部与外部负载的连接形式要合理,尽量减小活塞杆伸出后的有效安装长度,避免产生"别劲"现象,增加液压缸的稳定性


  9、各零件的结构形式和尺寸应尽量采用标准形式和尺寸系列,尽量选用标准件。

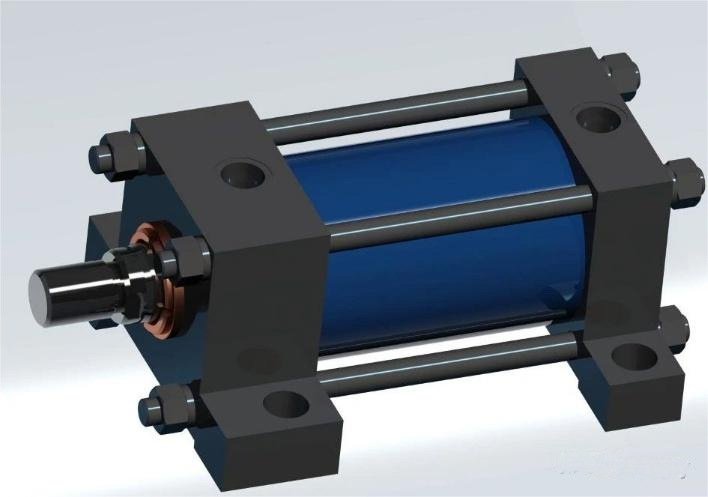

  液压拉杆缸标准件3D模型

  10、要求做到成本低、制造容易、维修方便。
